太陽光発電の仕組みを図解で解説｜売電・自家消費と導入の流れ

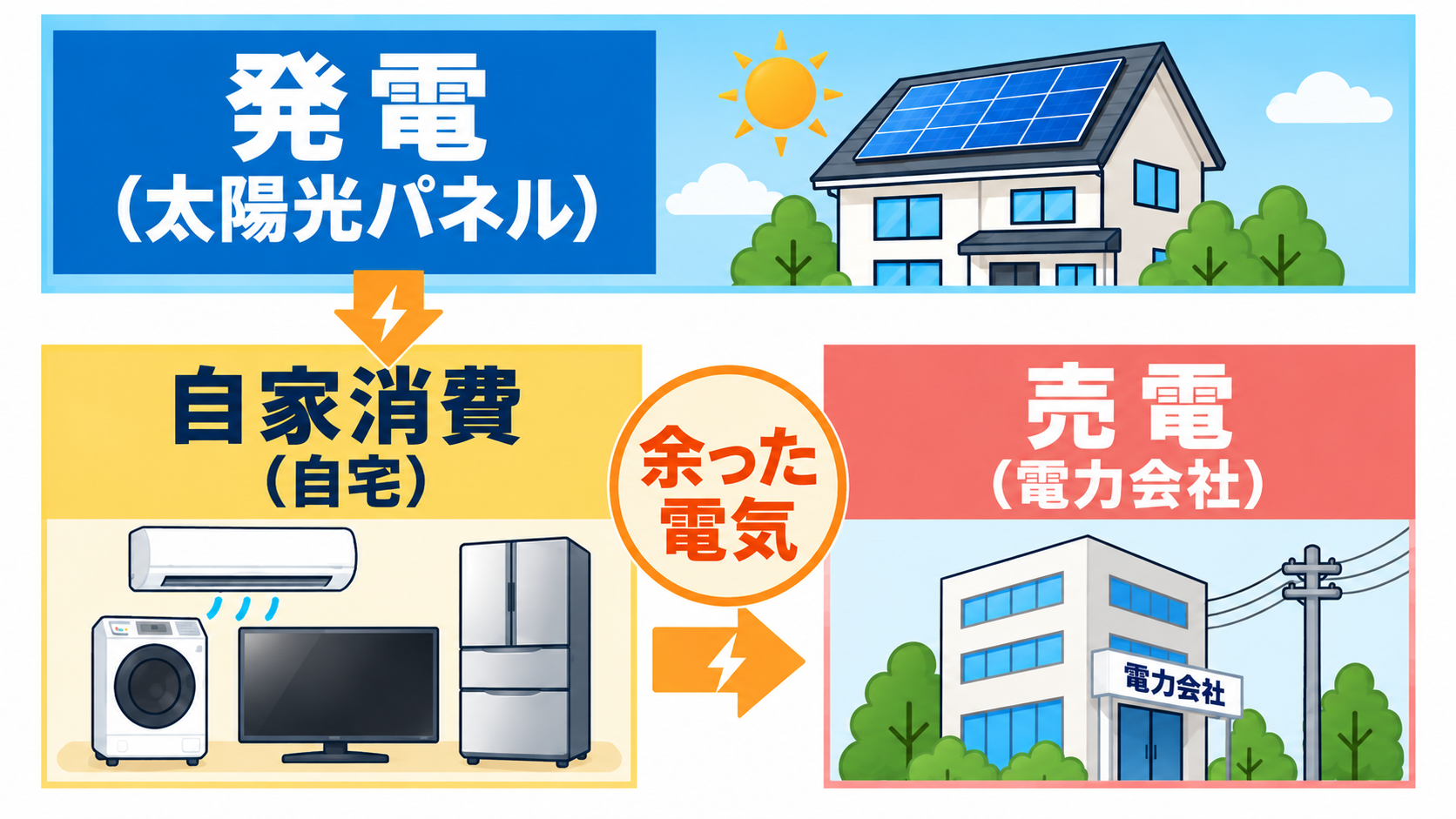

この「発電→自家消費→売電」という流れが、太陽光発電の基本の姿です。
火力発電や水力発電は、燃料を燃やしたり水の力で羽根車を回したりして電気を起こします。
太陽光発電には、そうした動く仕組みがありません。
パネルに光が当たるだけで、直接電気が生まれます。

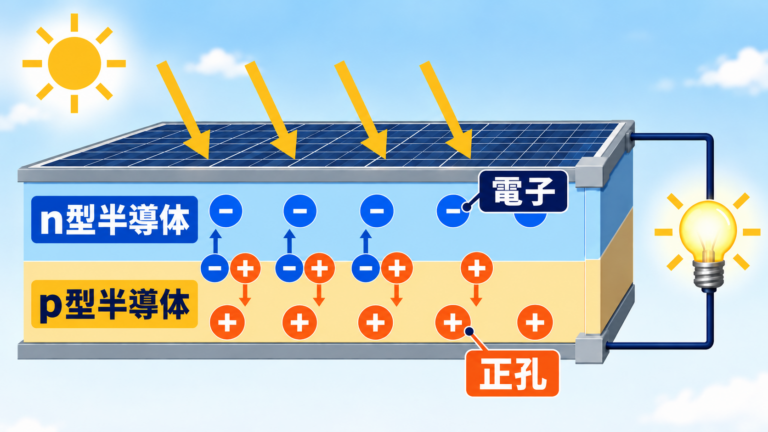

太陽光発電の一番の特徴は、光を電気に「直接」変える点にあります。
火力・水力・地熱といった発電方法は、いずれも何かの力でタービン（羽根車）を回して電気を起こすという共通点を持ちます。
回転する仕組みがある以上、部品はすり減り、動く音も生まれます。
太陽光発電には、この回転がありません。

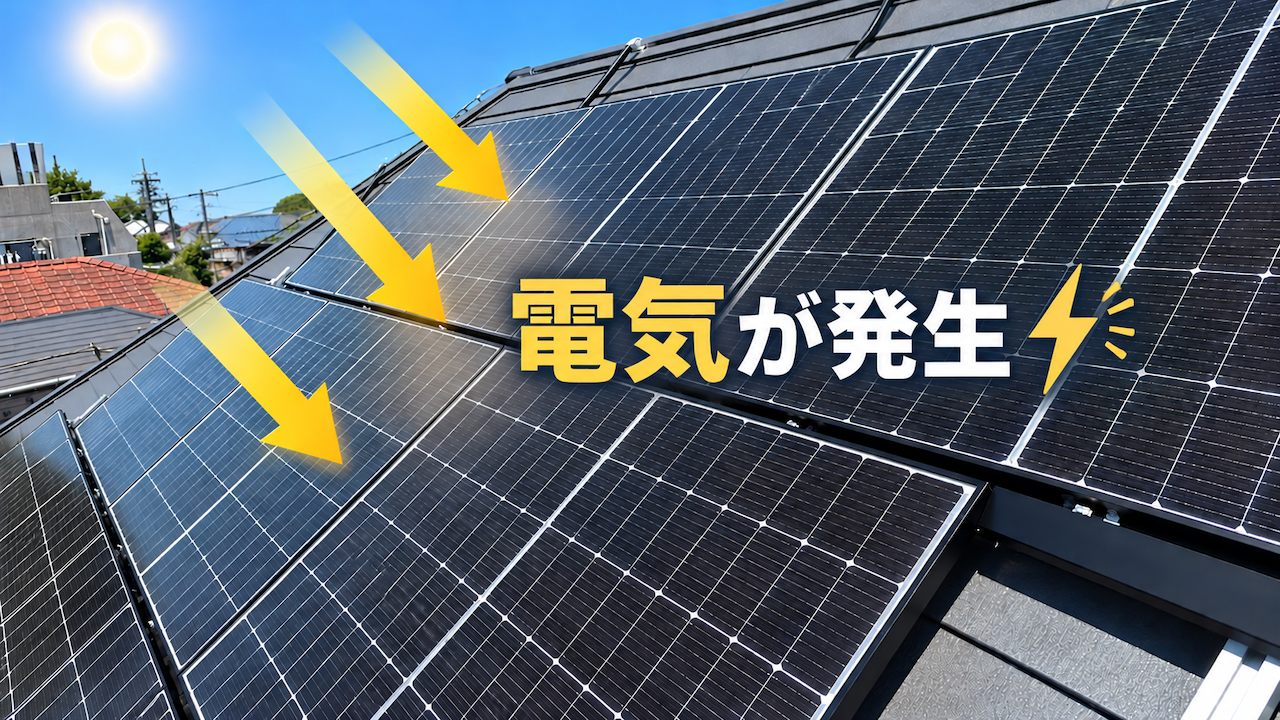

パネルに太陽の光が当たると、その場で電気が生まれます。
動く部品がほとんどないため、運転中に大きな音が出ることもなく、機械的な故障も比較的少ないとされています。

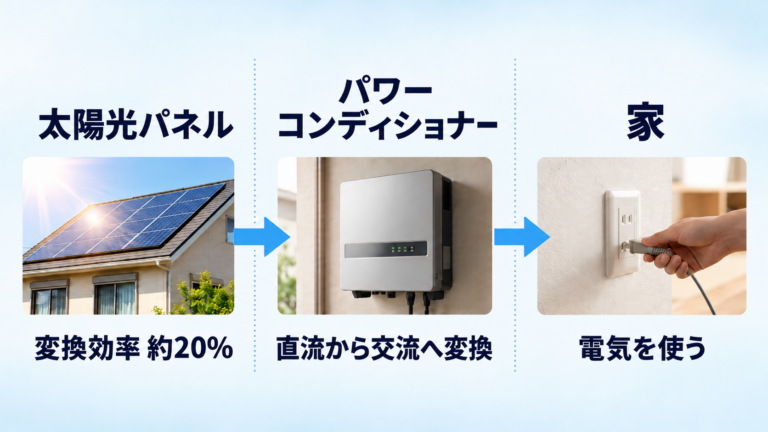

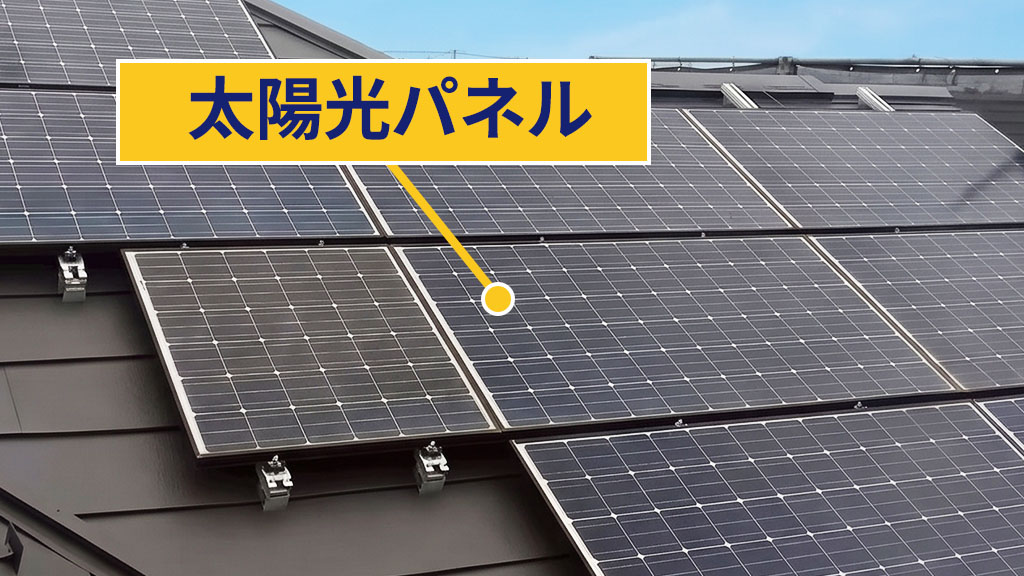

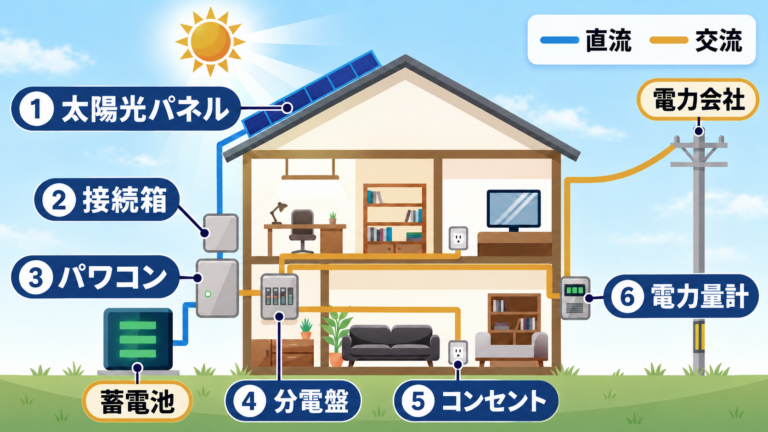

太陽光パネルは、光を電気に変える発電の主役です。
耐用年数は20年以上で、急に使えなくなるのではなく、長い年月をかけて少しずつ性能が下がっていきます。

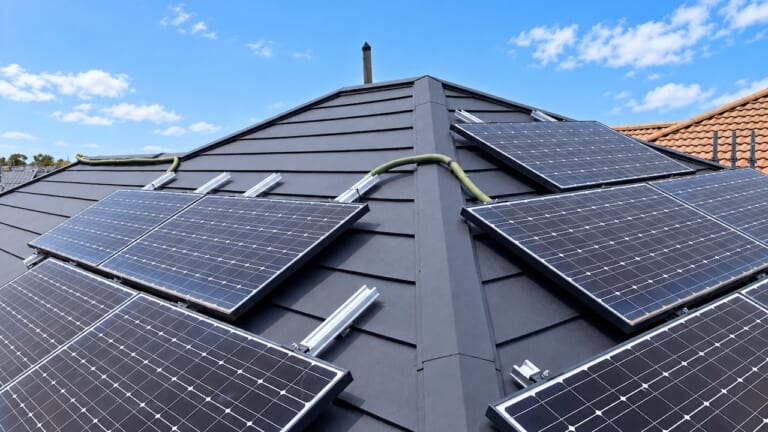

住宅では、屋根材の上に架台と金具を取り付けてパネルを並べる「屋根置き型」が一般的です。
架台と金具は、屋根材に合ったものを選ばないと、屋根を傷めたり雨水が入ったりする原因になります。
パネルは何枚かずつ直列につなぎ、屋根の面や向きごとにまとめます（このまとまりをストリングと呼びます）。
向きの違う面を分けておくと、一部が影になっても、ほかの面の発電に影響しにくくなります。

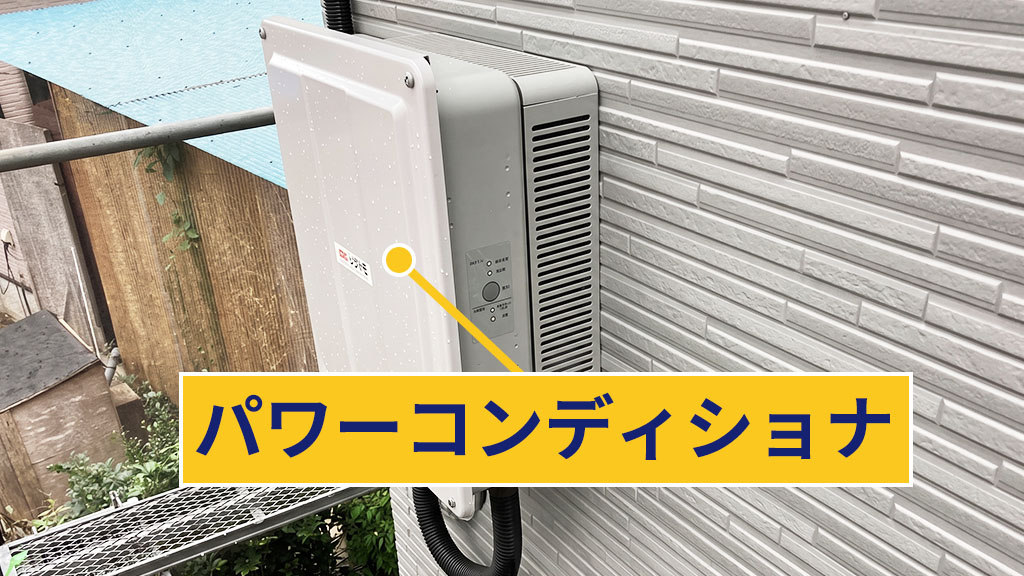

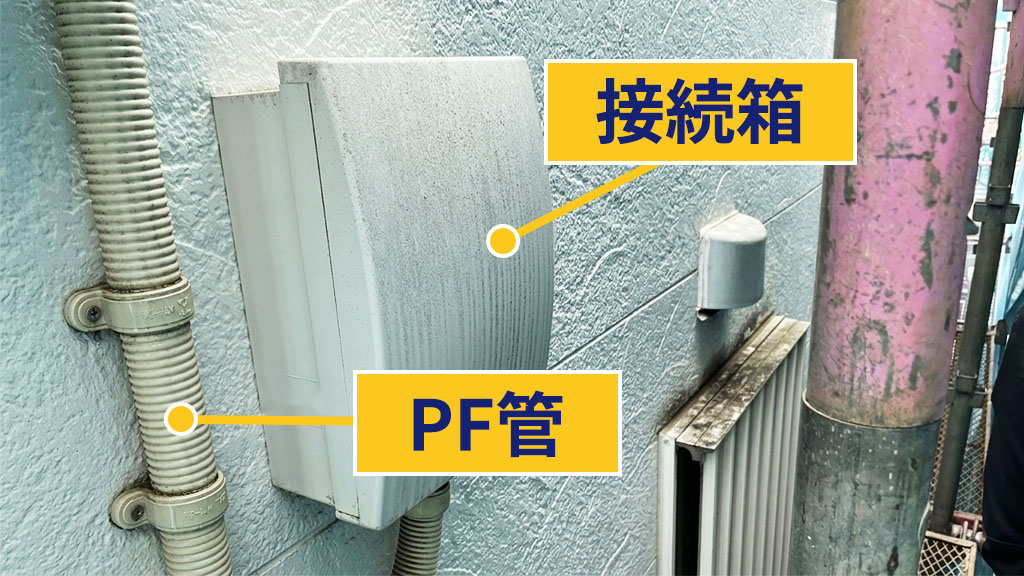

接続箱は、複数のストリングから来た配線を1つにまとめ、パワーコンディショナへ送る中継点です。
パワーコンディショナの中には、接続箱の機能を内蔵した「接続箱一体型」の機種もあり、その場合は接続箱を別に設置しません。
屋根から屋内までの配線は、PF管などの樹脂製の管に通して保護するのが一般的です。

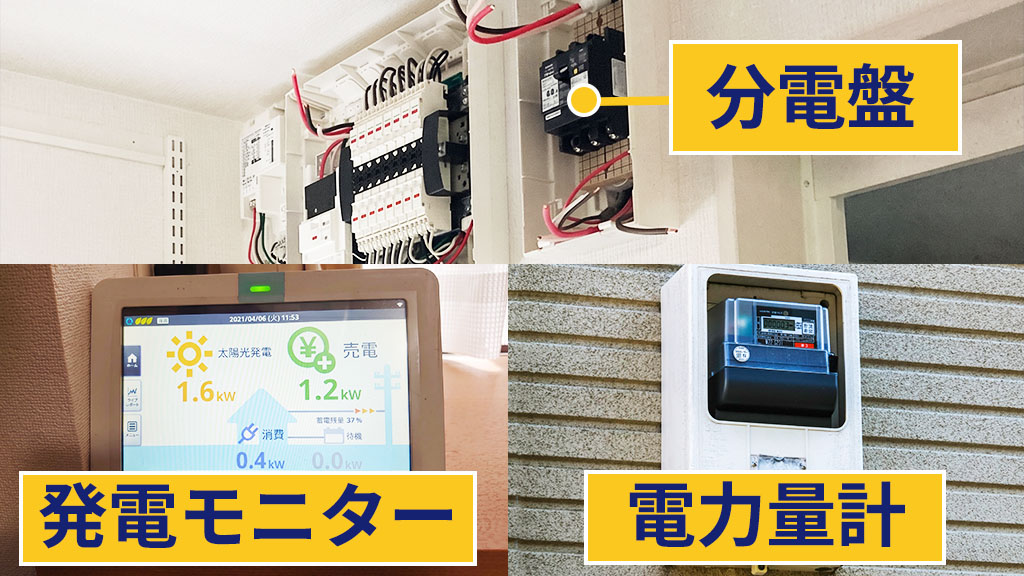

分電盤は、パワコンで交流に変えた電気を、各部屋のコンセントへ振り分けます。

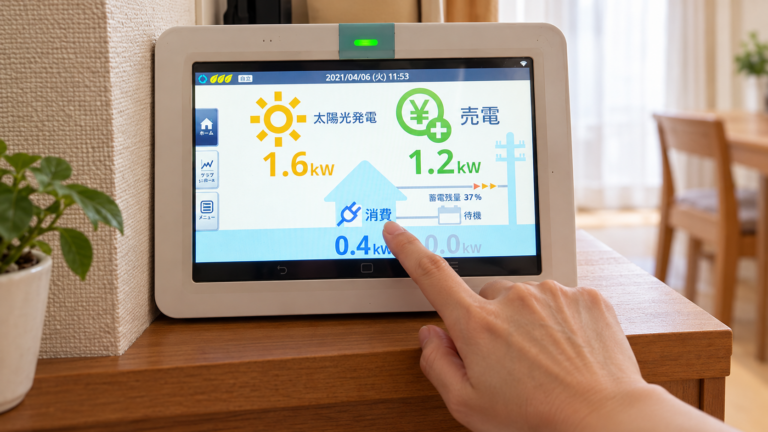

発電モニターでは、発電量や家で使った電気の量を確認できます。
導入後に発電量の変化を見ておくと、不具合に早く気づけます。
電力量計は、電力会社に売った電気と、電力会社から買った電気の量を計るメーターです。

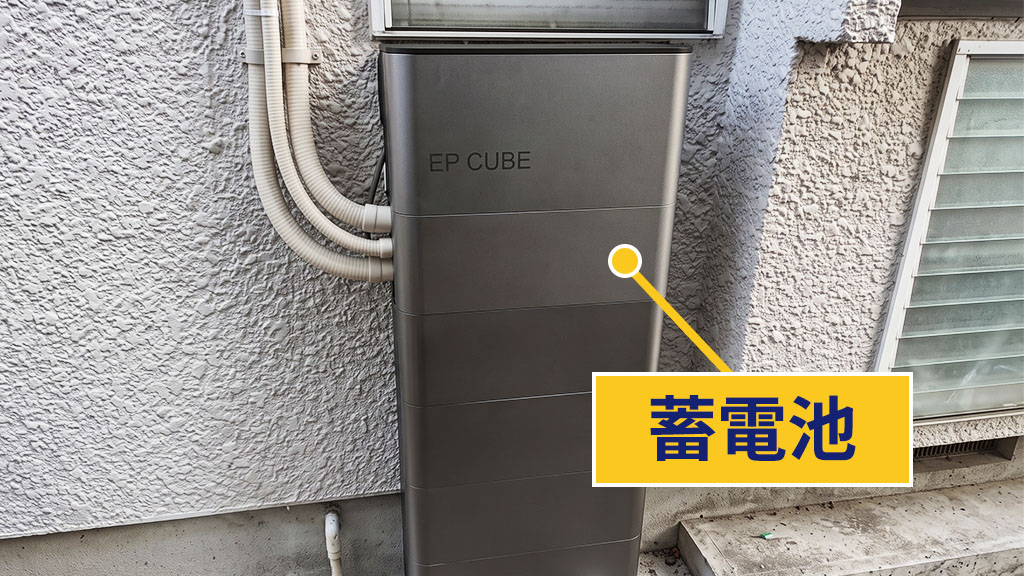

蓄電池は、発電した電気をためておき、必要なときに使うための機器です。
太陽光発電に必須ではありませんが、組み合わせると、昼間に使いきれなかった電気を夜間や停電時に回せるようになります。
なお、蓄電池にためた電気は家で使うためのもので、電力会社に売ることはできません。
蓄電池をつなぐ方式には、太陽光用と蓄電池用のパワコンを別々に設置する「単機能型」と、1台で太陽光と蓄電池の両方を制御する「ハイブリッド型」があります。
ハイブリッド型は機器が1台で済むため、設置スペースを抑えられます。

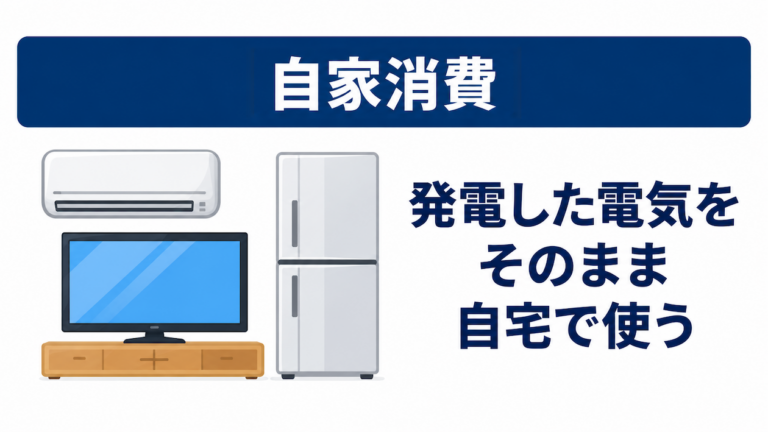

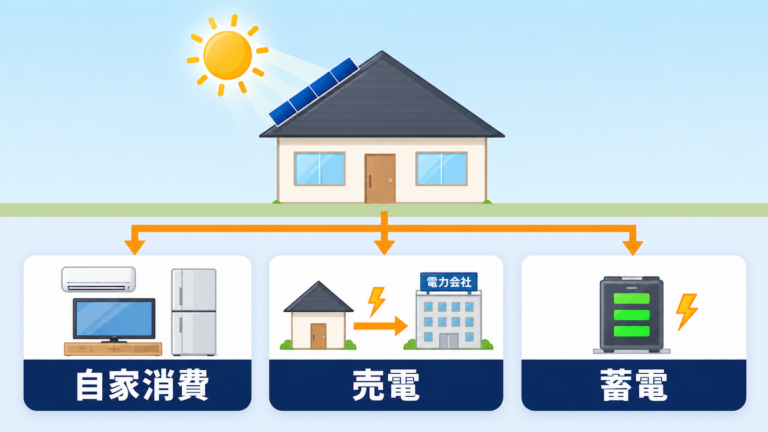

自家消費とは、発電した電気をそのまま自宅で使うことです。
昼間、太陽が出ている時間帯に発電した電気で、冷蔵庫やエアコン、給湯などをまかないます。
自家消費した分だけ、電力会社から買う電気が減ります。
近年は電気料金が高い水準にあります。

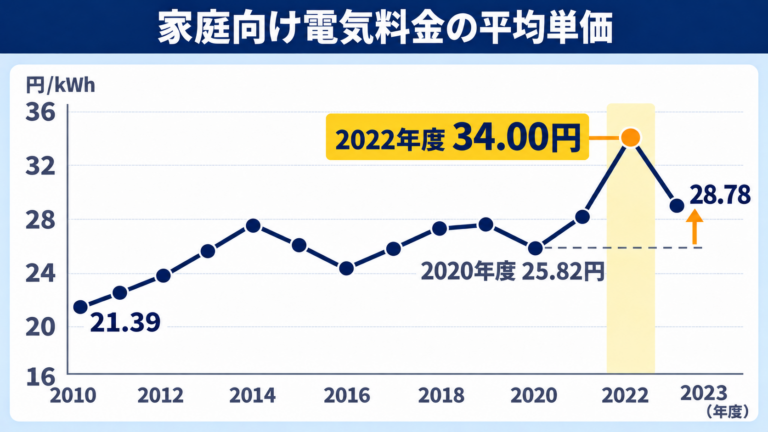

資源エネルギー庁の資料によると、家庭向けの電気料金の平均単価は、2022年度に1kWhあたり34.00円となり、2010年度以降で最も高くなりました。
2023年度は28.78円に下がったものの、2020年度の25.82円を上回る水準です。

自家消費で使いきれずに余った電気は、電力会社に売ることができます。
これを売電と呼びます。
住宅用の太陽光発電（10kW未満）では、余った分だけを売る「余剰売電」が基本です。
売電の価格は、FIT（固定価格買取制度）にもとづいて決まります。
FITは、再生可能エネルギーで発電した電気を、国が定めた価格で電力会社などが一定期間買い取る制度です。

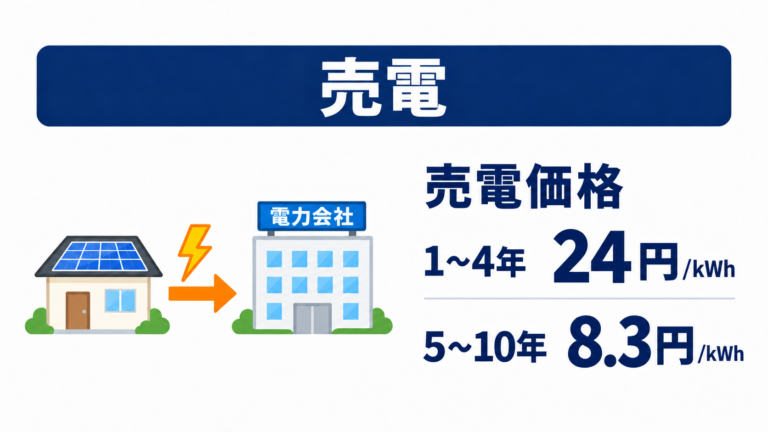

令和8年度（2026年度）に新しく認定を受ける住宅用の太陽光発電の場合、買取価格は最初の4年間が1kWhあたり24円、5〜10年目が8.3円で、買取期間は10年間です。
単価は認定を受ける年度によって変わるため、最新の年度の条件を確認しておきましょう。

太陽光発電は、夜間には発電できず、雨の日は発電量が大きく下がります。
昼間に余った電気を蓄電池にためておけば、夜間にも自宅で発電した電気を使えます。
その分、電力会社から買う電気をさらに減らせます。
また、停電時にもためておいた電気を使えるため、災害への備えにもなります。
蓄電池は導入に別途費用がかかり、効果は家庭の電気の使い方によって変わります。

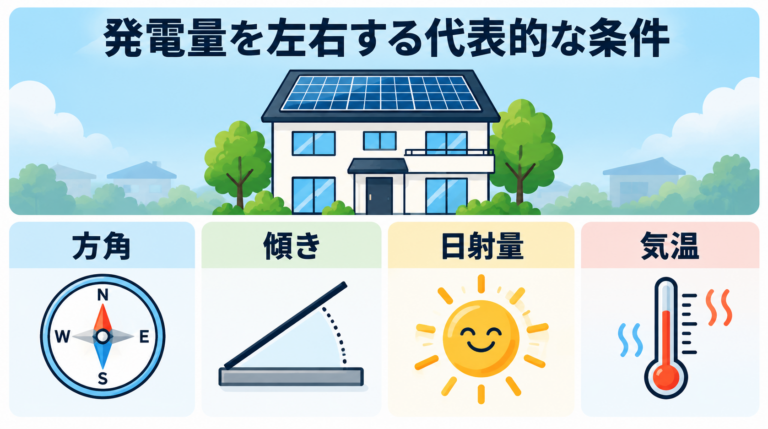

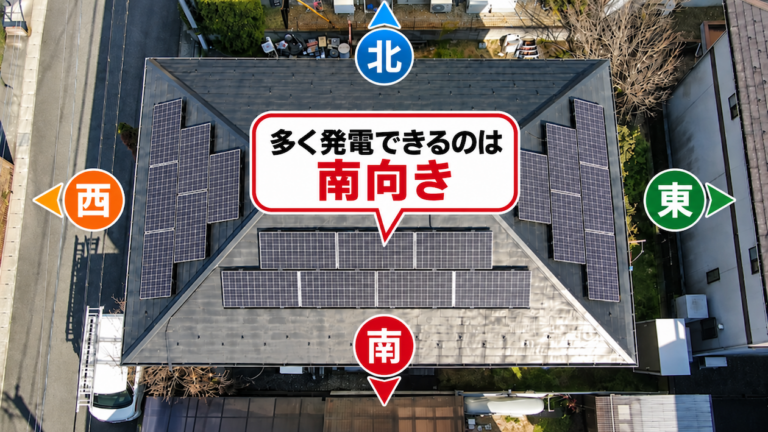

屋根がどの方角を向いているかは、発電量に大きく影響します。
日本では太陽が南の空を通るため、最も多く発電できるのは南向きの屋根です。
南向きを基準にすると、東向き・西向きは発電量がやや下がり、北向きは大きく下がります。
テイガクで手掛けたある住宅では、発電シミュレーションにおいて、北面の発電量が南面の約6割になるケースがありました。

北面は、パネルの反射光が近隣の窓に差し込みやすいため、設置を避けるのが一般的でした。

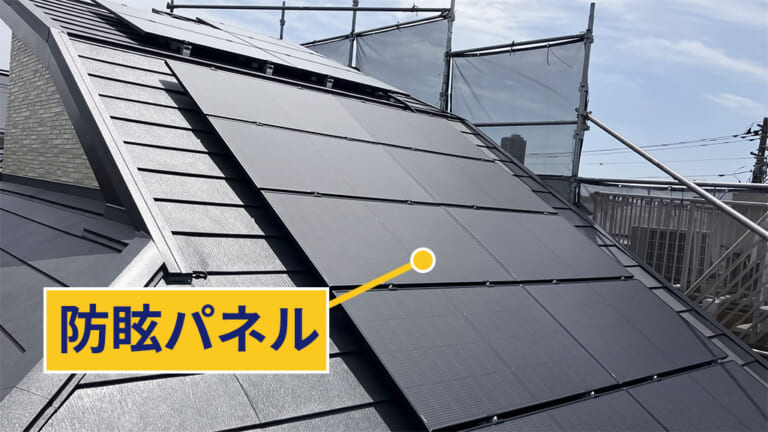

しかし近年は、表面の細かな凹凸で光を散らす防眩パネルが開発され、条件によっては北面にも設置されるようになっています。

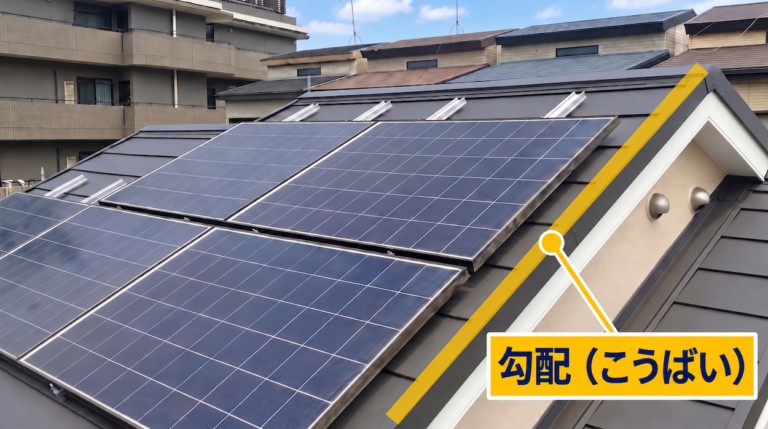

屋根の傾き（勾配）も、発電量を左右する条件の一つです。
パネルが太陽の光を正面から受けられる角度に近いほど、効率よく発電できます。
一般に、発電量が最も多くなる傾きの目安は30度前後とされています。
30度より緩い屋根でも発電量は大きくは下がらないため、屋根の傾きをそのまま活かせる場合がほとんどです。
極端に傾きが緩い屋根や急な屋根では、発電量や設置方法に影響が出ることもあるため、屋根の形状に合わせた確認が必要です。

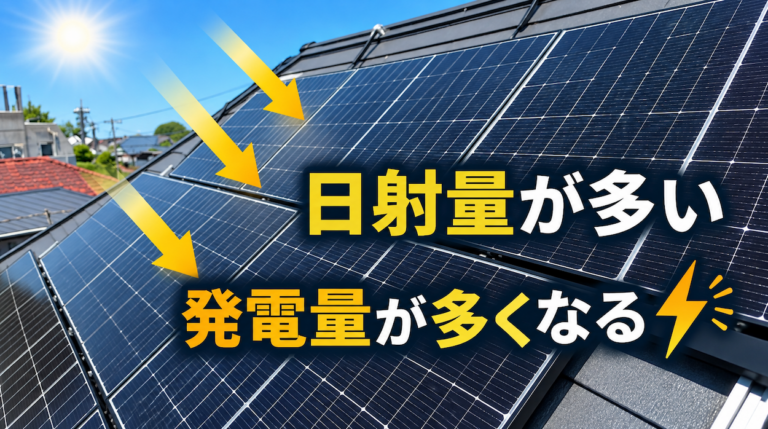

日射量とは太陽から届く光のエネルギーの量で、日射量が多いほど発電量も多くなります。
日射量は、地域・季節・天候・時間帯によって変わります。
一般に、太平洋側や内陸部は日射量が多く、日本海側や東北は少ない傾向です。
1日の中では、太陽の高さに合わせて、朝は少なく、正午前後に最も多く、夕方にかけて減っていきます。
曇りや雨の日は、晴れた日より発電量が下がります。
このように発電量が時間や天候で変わるのは正常な動きで、故障ではありません。

太陽光パネルは高温に弱い性質があります。
気温そのものより、日差しを受けて熱くなったパネルの表面温度が、発電効率を左右します。

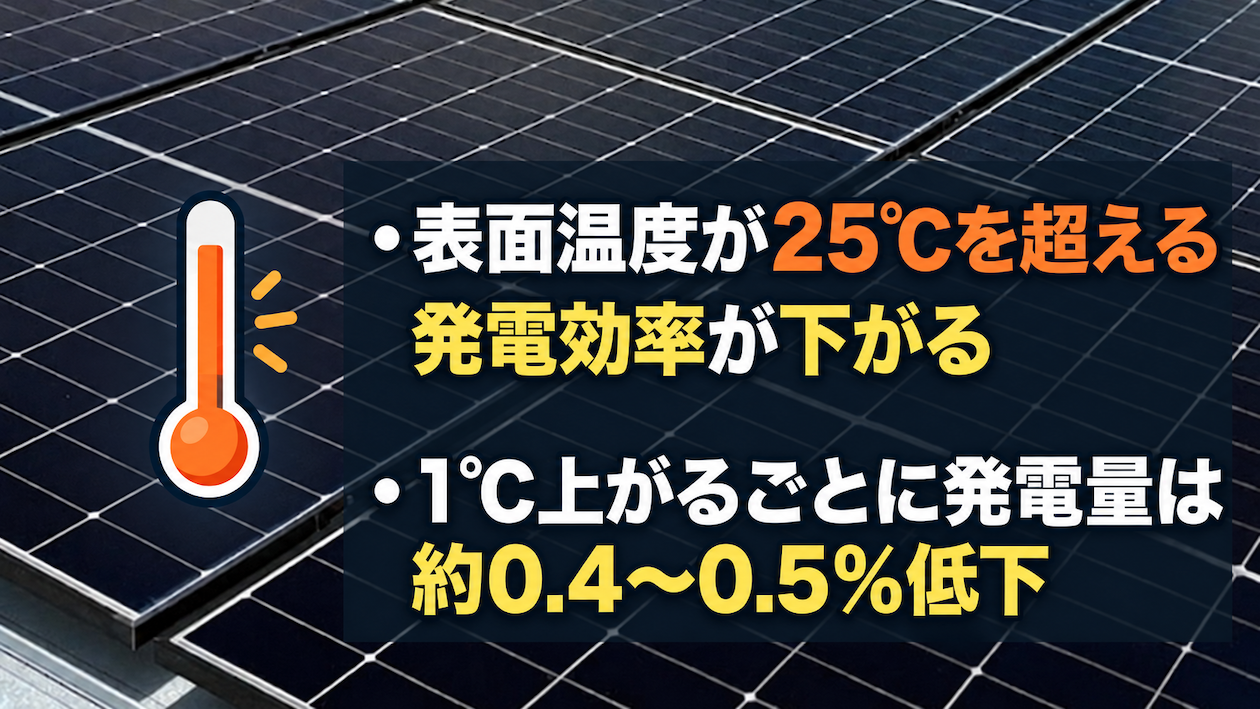

一般的に、パネルの表面温度が25度を超えると発電効率が下がりはじめ、1度上がるごとに発電量は約0.4〜0.5%下がるとされています。近年は、温度による発電量の低下が小さいパネルも増えています。
真夏は日照時間が長くても発電効率が下がりやすく、涼しい春や秋のほうが効率よく発電できることも珍しくありません。
このほか、周りの建物や木による影、鳥のフンや砂ぼこりによるパネルの汚れも、発電量を下げる原因になります。

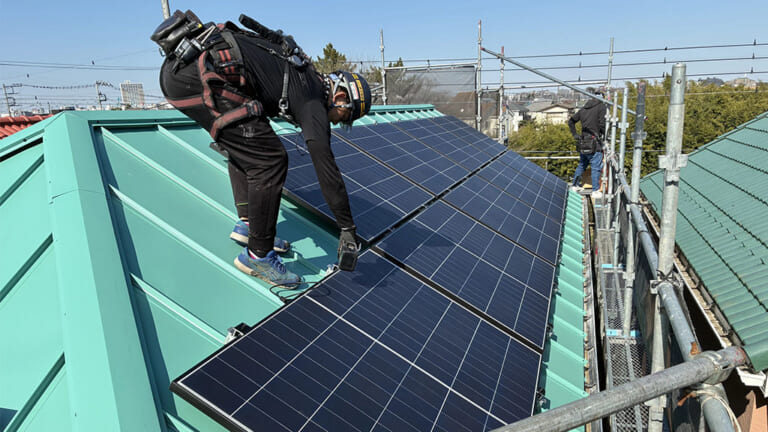

太陽光パネルの設置に適しているのは、金属屋根です。
金属屋根では、屋根の継ぎ目に金具を挟み込んで固定する「キャッチ工法」を採用でき、屋根に穴を開けずに設置できます。
ただし、金具の位置や締め付け方を誤ると、継ぎ目から雨水が入ることもあるため、金属屋根の特性を理解した施工が欠かせません。
一方、スレート屋根やアスファルトシングルでは、屋根にビスで穴を開けて金具を固定します。
防水処理をしても、穴を開ける以上、雨水が入るリスクを完全になくすことはできません。
特に、パミールなど劣化が早いことで知られるノンアスベストのスレート屋根は、ひび割れや層のはがれが起きやすく、太陽光パネルの設置には向きません。
太陽光の設備だけでなく、屋根の構造や設置方法まで確認できる会社に依頼しましょう。

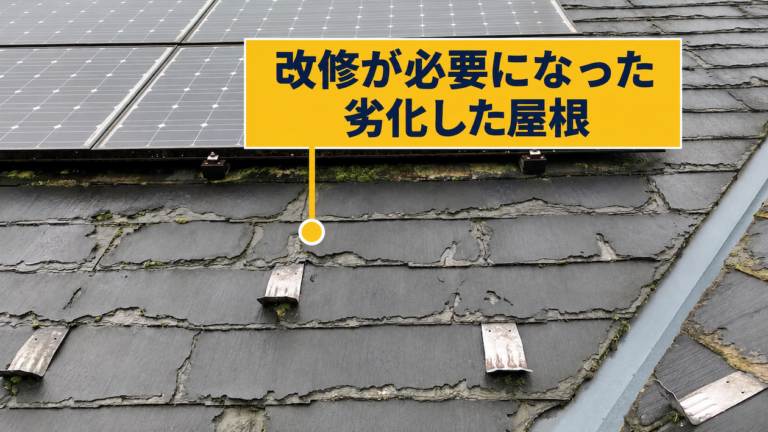

太陽光パネルを設置するときは、屋根の改修時期も一緒に考えておくと安心です。
改修時期の近い屋根にそのまま設置すると、後で屋根の工事が必要になったとき、パネルをいったん取り外し、工事後に再び取り付ける作業が発生します。
取り外し・再取り付けの費用や、足場を組み直す費用が重なってしまうのです。
屋根の状態や築年数を確認し、改修が近い場合は、屋根工事と太陽光の設置をまとめることで、こうした重複を抑えられます。

最初に大切なのが、施工会社の選定です。
太陽光パネルは屋根の上に20年以上載り続けるため、屋根の構造や防水を理解した会社に任せることが、雨漏りを防ぐ前提になります。
屋根工事の知識と太陽光発電の工事実績があるか、電気工事士が在籍しているかを確認しましょう。

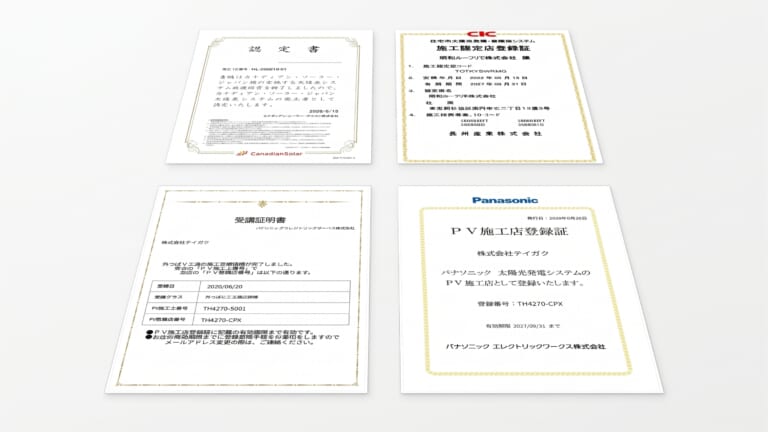

なお、メーカー保証を受けるには、メーカーの施工IDを持つ会社による施工が条件になる場合があります。
ただし、施工IDは屋根の知識や施工品質まで保証するものではありません。

現地調査では、屋根の状態を確認します。
設計どおりにパネルを載せられるか、パワコンや配線をどこに通すかといった点を、屋根の上と室内の両方で調べます。
調査の結果をもとに、パネルの枚数や配置、発電量の試算を含めた見積書が作られます。
見積もりは必ず複数の会社から取り、最低でも2社を比べることが大切です。
比べるときは金額だけでなく、機器のメーカー名や型番、取り付け部材まで確認しておくと安心です。

見積もりの内容に納得できたら、次は契約です。
契約後は、電力会社への接続の申し込みと、国（経済産業省）への事業計画認定の申請を進めます。
補助金を利用する場合は、契約前に事前申請が必要な自治体もあるため、手続きの順番に注意しましょう。

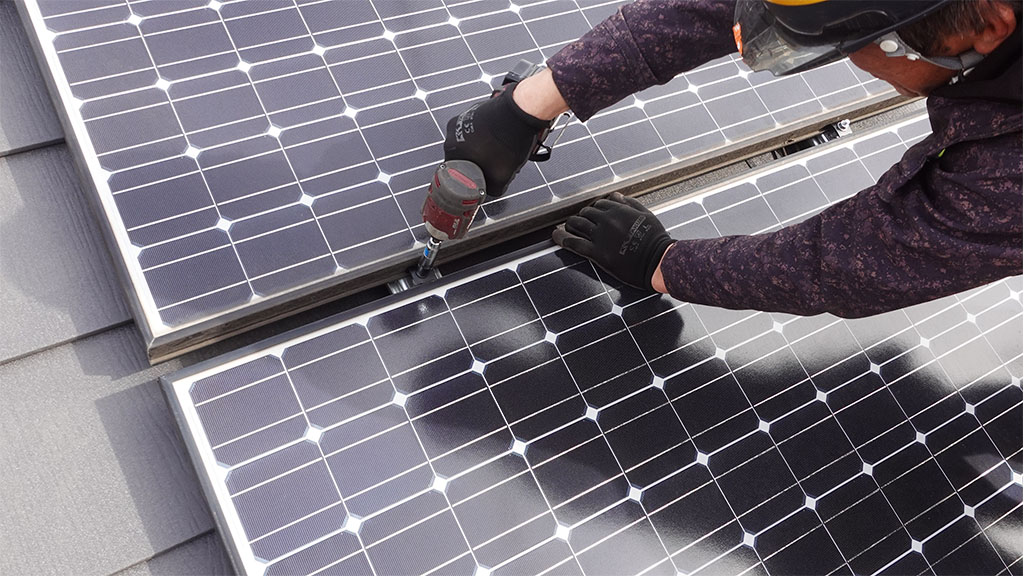

申請と並行して、設置工事をおこないます。
工事の日数は、屋根の形状や設置枚数、足場の有無によって変わります。

工事が終わっても、すぐに売電を始められるわけではありません。
国の認定が下りると、電力会社が設備の接続を確認し、売電に対応した電力量計に切り替えます。
太陽光の設備を電力会社の送電網につなぐこの手続きを、系統連系と呼びます。
系統連系が完了すると、発電と売電が始まります。
運転を始めた日（連系日）にメーカーへ保証を申請し、後日、保証書がお手元に届きます。
導入後は、パワーコンディショナの表示や発電モニターで日々の発電量を確認しておくと、不具合に早く気づけます。
